| 正置LED熒光顯微鏡：DFM-66D
(UCIS無窮遠色差獨立校正光學系統)
|

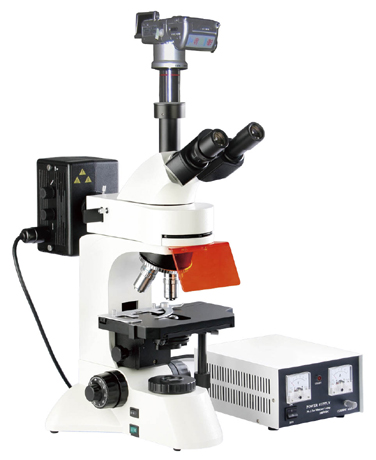

| 一、熒光實物數碼圖： |
 |
二、熒光顯微鏡儀器的主要用途和特點
1. 光學系統：UCIS無窮遠色差獨立校正光學系統
2. 機架：一體化結構，符合人體工程學原理，穩定可靠，外觀設計新穎
3. 觀察筒：雙目觀察筒，傾角45°，瞳孔距調節52-75mm，視度可調
4. 目鏡：WF10X/20mm平場大視野目鏡，高眼點，瞳孔觀察距離21mm
5. 物鏡：
4X無窮遠長距平場消色差物鏡NA0.25
WD9.67
10X無窮遠長距平場消色差物鏡NA0.40
WD7.97
40X無窮遠長距平場消色差物鏡NA0.60
WD3.76
100X無窮遠長距平場正相襯消色差物鏡NA0.40
WD7.97
6. 載物臺：固定式載物臺210mmX140mm；配低位同軸柔性XY向移動調節手輪，移動范圍75mmX50mm
。
7. 物鏡轉換器：五孔內定位轉換器，滾珠軸承內定位，有防霉裝置。
8. 粗微調：粗微調同軸，配有限位裝置和鎖緊裝置，低手位同軸調焦手輪，微調手輪格值0.001mm，調焦更加精確
9. 聚光鏡：超長工作距離聚光鏡72mm，數值孔徑N.A0.30.
10. 光源：采用內置式非球面透鏡，3W LED光源。
11. 熒光裝置：根據不同觀察需要，可任意選配B、G、UV、V四組熒光激發裝置，并配有進口以及國產兩種檔次熒光激發片供選擇。配專用汞燈燈箱、電源箱。
12. 濾色片：藍濾色片組、磨砂濾色片。
13. C接口：0.5XC接口。
DFM-66D
LED熒光顯微鏡是一種多用途光學儀器，采用無放大率色差的無限遠平場消色差熒光物鏡和大視野目鏡,光學系統成像清晰,視野廣闊。激發光源采用大
功率高亮度單色LED模塊組，透射光源采用大功率高亮度白光LED模塊，照明亮度
可調，照明裝置功耗小，使用壽命長，具有安全、舒適等操作性能。是生命科學領域研究、疾病預防與免疫檢測的理想儀器，可供科研、高校、醫療和疾控防疫等部門使用,本系統是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的數碼成像技術完美地結合在一起而開發研制成功的一項高科技產品。可以在數碼相機上很方便地觀察熒光圖像，從而對熒光圖譜進行分析，評級等對圖片進行輸出、打印。
|
|
|
|
|
|
| |
| 三、熒光顯微鏡儀器的主要技術指標 |
|
目鏡
|
大視野 WF10X(Φ22mm)
|
|
無限遠平場消色差物鏡
|
PL 4X/0.10
|
|
PL 10X/0.25
|
|
PLF L40X/0.85（彈簧）(無放大率色差)
|
|
PL 100X/1.25(彈簧,油)
|
|

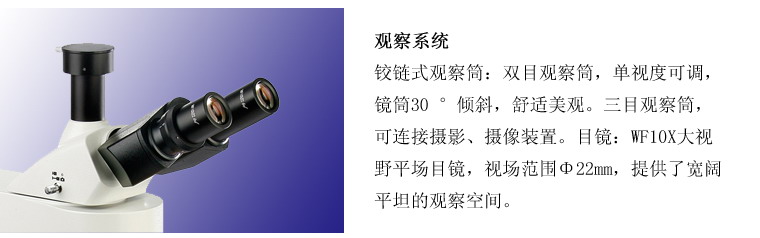

目鏡筒
|
三目鏡, 30??傾斜
|
|

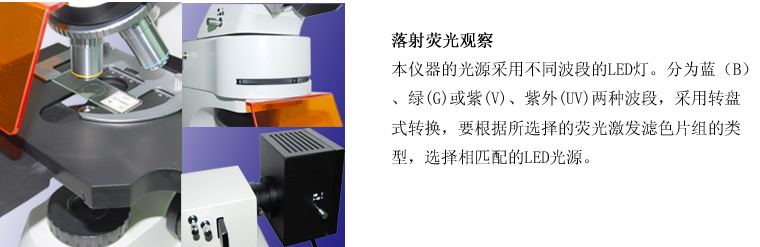

落射熒光照明系統
|
3W 高亮單色LED，可以按單色或雙色進行組合，各單色LED發光波長為：綠色475nm~550nm
發射波長595nm；
藍色410nm~490nm，發射波長：515nm
|
|
熒光濾光片組: 藍、綠。
|
|
調焦機構
|
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置
|
|
轉換器
|
五孔(內向式滾珠內定位)
|
|

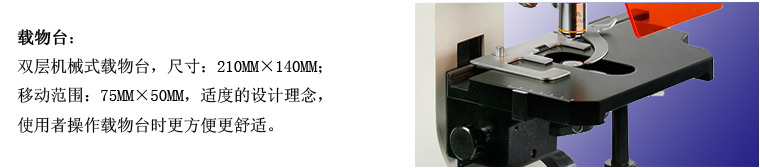

載物臺
|
雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm)
|
|

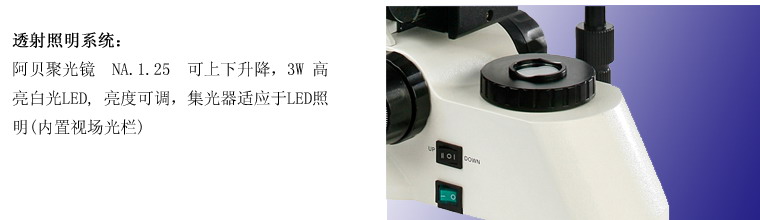

透射照明系統
|
阿貝聚光鏡 NA.1.25 可上下升降
|
|
藍濾色片和磨砂玻璃
|
|
集光器適應于LED照明(內置視場光欄)
|
|
3W 高亮白光LED, 亮度可調
|
|
選配件
|
目鏡
|
分劃目鏡10X(field
number:Φ22mm)
|
|
物鏡
|
無限遠平場消色差物鏡60X
|
|
濾色片
|
綠、黃濾色片
|
|
熒光濾光片組
|
紫光380nm~415nm
發射波長：475nm
|
|
紫外光320nm~380nm
發射波長：435nm
|
|

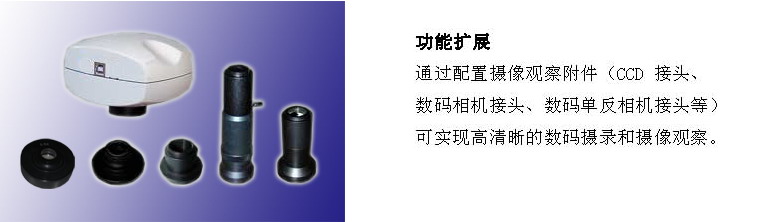

CCD接頭
|
0.4X、0.5X、1X、0.5X帶分劃
|
|
攝像儀
|
USB輸出：130/300/500/1000萬像素
Video輸出：380/520電視線
|
|
數碼相機接頭
|
CANON(EF) NIKON(F)
|
|
| |
|
|
|
|
| 四、熒光顯微鏡系統組成 |
1、蔡康熒光顯微鏡DFM-66
2、數碼適配鏡
3、蔡康彩色數碼相機
4、計算機（選購） |
|
| |
|
|
|
| |
|
|
