（1） 液晶端淬試驗機CK-IV-2（國家發明專利，侵權必究）， 智能液晶端淬試驗機( 市場上液晶顯示端淬試驗機產品：國內智能型端淬機，上位機軟件程序監控溫度)

(蔡康科技)CK-IV-2,CK-IV-4,CK-IV-6(caikon)系列端淬試驗機(端淬試驗臺，端淬機和末端淬火試驗機）
產品分類： 熱處理設備
產品用途： CK-IV系列液晶端淬試驗機是根據國家標準GB/T225—2006對端淬試驗的具體試驗要求設計制造的，可以進行標準的材料端淬試驗。
產品中心
　

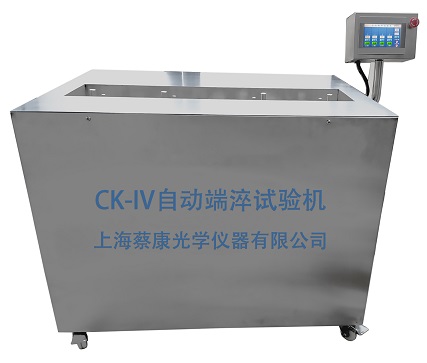

名稱：端淬試驗機（升級版：液晶顯示）
編號：CKE-IV-2 CK-IV-4 CK-IV-4 CK-IV-6

產品說明
新型CK-IV系列液晶顯示端淬試驗機是本公司前兩代系列基礎上的改進產品，為我司第四代端淬試驗機，相對第三代產品，該新款端淬機已經進行全面升級。該套設備完全滿足GB/T225-2006（鋼淬透性的末端實驗方法）標準中的規定。適用于優質碳素結構鋼、合金結構鋼、彈簧鋼、部分工具鋼、軸承鋼、低淬透性結構鋼等鋼種的端面淬火實驗。
CK-IV系列液晶面板式端淬試驗機采用微電腦控制，與普通端淬試驗機相比，在以下幾個方面進行了改進，使之更具有高科技含量，穩定性。先進性遠超前代產品，同時也更方便用戶的使用。
采用了先進的數字化淬火時間控制系統，可自動完成自動上水-自動啟動-自動噴水-淬火-結束報警的整個工作循環，一鍵式排水設計。整機設計布局合理，結構緊湊，易于使用，便于保養和維修。
主要特點：
產品說明
新型CK-IV系列液晶顯示端淬試驗機是本公司前兩代系列基礎上的改進產品，為我司第四代端淬試驗機，相對第三代產品，該新款端淬機已經進行全面升級。該套設備滿足GB/T225-2006（鋼淬透性的末端實驗方法）標準中的規定。適用于優質碳素結構鋼、合金結構鋼、彈簧鋼、部分工具鋼、軸承鋼、低淬透性結構鋼等鋼種的端面淬火實驗。
CK-IV系列液晶面板式端淬試驗機采用微電腦控制，與普通端淬試驗機相比，在以下幾個方面進行了改進，使之更具有高科技含量，穩定性。先進性遠超前代產品，同時也更方便用戶的使用。
采用了先進的數字化淬火時間控制系統，可自動完成自動上水-自動啟動-自動噴水-淬火-結束報警的整個工作循環，一鍵式排水設計。整機設計布局合理，結構緊湊，易于使用，便于保養和維修。

主要特點：

1、整機采用專業的嵌入式ARM程控設計，全自動觸摸操作，可完全自動完成整個淬火試驗。

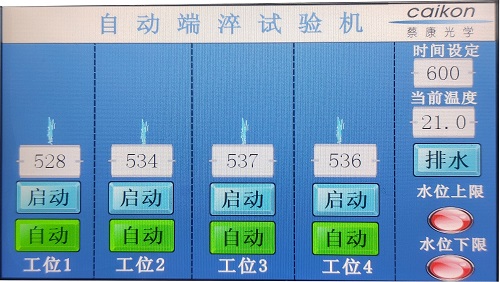

2、7英寸觸摸屏操作，界面簡潔大方，方便各項參數設定。可顯示淬火倒計時、水溫及淬火工作狀態。

3、試驗機由機架、高低位水箱、水泵自動循環水系統、噴水時間設定系統、噴嘴擋板自動快速開啟裝置、水溫調節控制系統等部分組成。

4、試驗機整機（水箱 噴嘴支架 機架 面板 擱板）采用304不銹鋼焊接，水箱、噴管等與水長期接觸部件采用優質不銹鋼制作，水泵采用高靈敏度水泵。

5、噴水啟動功能的控制采用光電傳感自動啟動方法，液晶屏操作，手動自動兩種模式可選。

6、水溫控制采用壓縮機制冷及加熱棒制熱。可自動保溫，當水溫低于設定溫度后，自行加熱升溫至目標溫度。高精度溫度傳感器，溫度誤差可控制在±0.5度。

7、安裝進水管和出水管，進出水管均為6分管，排水管直接接入即可，不需要打開外箱。

8、試樣支架內孔與噴嘴的對中穩定，并且容易調節（配備有專用中心高度調節器)

9、也可以根據客戶需要，可定制（美式可調支架、淬火試樣、樣品托架），完全滿足美國ASTMA255-10

10、常規兩工位、四工位、六工位可選，可定制八工位，十工位，十二工位均可定制。

11、也可以根據客戶需要，可定制（美式可調支架、淬火試樣、樣品托架），完全滿足美國ASTMA255-10



（2） CK-IV液晶系列端淬試驗機主要技術數據

主要枝術參數	單位	數值
工位數	個	2 / 3 / 4 / 6
水咀噴口直徑	mm	12.5
噴水時間設定范圍	分鐘	1--99
水柱自由高度	mm	65±5(可調)
水箱容積	L	75--150
水咀至試樣端面距離	mm	12.5
外形尺寸	(長X寬X高)及重量	Cm/Kg
	2工位	80*75*86 / 90
	3工位	80*75*86 / 95
	4工位	100*75*86 / 100
	6工位	130*75*86 / 140
壓縮機冷卻功率	W	300W
水溫控制范圍	℃	20±5

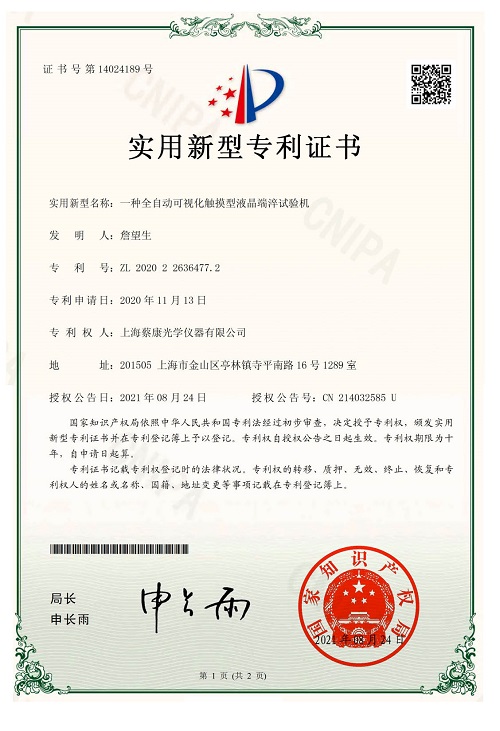

（3）產品發明專利證書:



（4）淬透性的測定方法
試驗時，先將標準試樣加熱至奧氏體化溫度，保溫30～40min，然后迅速放在端淬試驗機上端淬淬火。結束后，取下試樣，按照國家標準的規定，進行硬度測量，最終得出端淬曲線。
