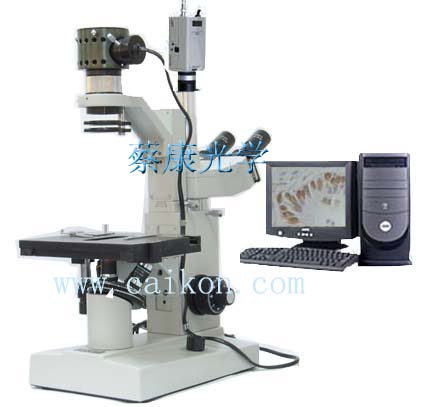

| 電腦型倒置顯微鏡：XDS-100C
|
一、倒置顯微鏡儀器的主要用途和特點
XDS-100倒置顯微鏡供醫療衛生單位、高等院校、研究所用于微生物、細胞、細菌、組織培養、懸浮體、沉淀物等的觀察，可連續觀察細胞、細菌等在培養液中繁殖分裂的過程，并可將此過程中的任一形態拍攝下來。在細胞學、寄生蟲學、腫瘤學、免疫學、遺傳工程學、工業微生物學、植物學等領域中應用廣泛。
XDS-100C電腦型倒置顯微鏡是將較精銳的光學顯微鏡技術、較先進的光電轉換技術、較尖端的計算機成像技術較完美地結合在一起而開發研制成功的一項高科技產品。既可人工觀察顯微圖像,又可以在計算機顯示器上很方便地適時觀察顯微圖像，并可隨時捕捉記錄觀察圖片,從而對觀察圖像進行分析,處理等,還可以保存或打印出高像素圖像照片。
|
|
|
|
|
| |
| 二、倒置顯微鏡儀器的主要技術指標 |
|
| 總放大倍數：50×-800× |
輔助物鏡放大鏡：1.25×
長工作距離平場物鏡： |
|
放大倍數 |
數值孔徑（N.A.） |
工作距離（㎜） |
培養皿底厚（mm） |
|
4× |
0.1 |
17.4 |
1.5 |
|
10× |
0.25 |
8.0 |
1.5 |
|
25× |
0.4 |
5.0 |
1.5 |
|
40× |
0.6 |
3.0 |
1.5 |
|
| |
平場目鏡：WF10×ф18mm）
WF16×ф11mm）
粗微動調焦范圍：30mm
微動格值：0.002mm
照明器升降范圍：20mm
雙目瞳距離調節范圍：55-75mm
機械載物臺：190×145mm
移動范圍：70×50mm
游標格值：0.1mm
人工光源：220V/12V50W鹵素燈泡，可調光亮度。
濾色片（黃，綠）：ф43mm |
外形尺寸：
主機：450×190×500mm（長×寬×高）
外包裝：415×245×540mm（長×寬×高）(單臺)
重量：
凈重：10kg
毛重：11.5kg(單臺)
|
|
|
| 三、倒置顯微鏡系統的組成 |
1、倒置顯微鏡XDS-100
2、電腦適配鏡
3、彩色攝像器(CCD)
4、計算機（選購） |
|
| 四、倒置顯微鏡附件、選購部分 |
1.MiVnt顯微圖像分析軟件
2.500萬像素成像器,1000萬像素成像器,2000萬像素成像器
3.倒置顯微鏡攝像系統
4.倒置顯微鏡光源，鹵素燈泡6V/30W
5.倒置顯微鏡聚光鏡
6.倒置顯微鏡濾色片
7.倒置顯微鏡目鏡，物鏡 |
|
| 五
、倒置顯微鏡同類儀器的比較 |
1、XDS-100C倒置顯微鏡
2、XDS-100D倒置顯微鏡
3、XDS-200C倒置顯微鏡
4、XDS-200D倒置顯微鏡
|
| |
| 六、倒置顯微鏡（inverted
microscope）原理 |
| 倒置顯微鏡組成和普通顯微鏡一樣，只不過物鏡與照明系統顛倒，前者在載物臺之下，后者在載物臺之上，用于觀察培養的活細胞，具有相差物鏡。倒置顯微鏡和放大鏡起著同樣的作用，就是把近處的微小物體成一放大的像，以供人眼觀察。只是顯微鏡比放大鏡可以具有更高的放大率而已。物體位于物鏡前方，離開物鏡的距離大于物鏡的焦距，但小于兩倍物鏡焦距。所以，它經物鏡以后，必然形成一個倒立的放大的實像A'B'。
A'B'靠近F2的位置上。再經目鏡放大為虛像A''B''后供眼睛觀察。目鏡的作用與放大鏡一樣。所不同的只是眼睛通過目鏡所看到的不是物體本身，而是物體被物鏡所成的已經放大了一次的像。 |
|
| |
|
|
| |
|
|
