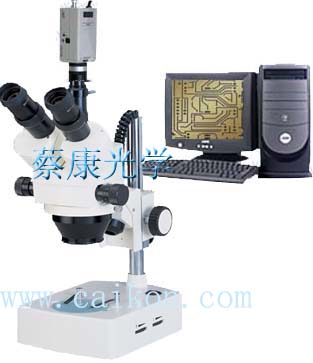

| （1）熔深測量顯微鏡：XTL-3000C
|
一、儀器的主要特點和用途
電腦型連續變倍熔深測量顯微鏡使用范圍相當廣泛，
它觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離，對同一物體可實現連續放大倍率觀看,可直接在計算機上觀察實物圖像。
XTL系列熔深測量顯微鏡在觀察物體時能把圖像很直觀的產生電腦顯示屏上。本系列熔深測量顯微鏡既有立體感強，成像清晰和寬闊，又具有長工作距離等特點。并是適用范圍非常廣泛的常規顯微鏡。熔深測量顯微鏡操作方便、直觀、檢定效率高,適用于熔深測量工業生產線的檢驗、檢定。還是印刷電路組件中出現的焊接缺陷（印刷錯位、塌邊等）的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定的較理想檢測儀器。本系列顯微鏡將實物的圖像放大后顯示在計算機的屏幕上，可以將圖片編輯、保存和打印。配測量軟件可以測量各種數據。
本儀器還是一種雙目觀察的連續變倍實體顯微鏡，能將微小的物體加以放大，
形成清晰正的立體像。可供醫療衛生、農林、公安、學校、科研部門作觀察分析用，也適用于電子工業和儀器儀表行業作精細零部件的檢驗、裝配、修理。。 |
|
|
|
|
| |
| 二、熔深測量顯微鏡儀器的主要技術指標 |
| 物鏡變倍范圍
|
0.7--4.5X |
| 目 鏡
|
WF10X（視場Φ20mm） |
| 光學放大倍數 |
7—45X |
| 變 倍
比 |
6.5：1 |
| 雙目瞳距調節范圍 |
55--75mm |
| 工作距離 |
90mm |
| 光 源 |
反射光照明（12V10W帶反光杯鹵素?zé)簦┖屯干涔庹彰鳎?2V10W鹵素?zé)簦?/td>
|
| 總放大倍數 |
7—350X
(以17寸顯示器，2X倍的大物鏡為例）
|
|
|
| 三、熔深測量顯微鏡系統的智能性 |
| 電腦型XLT-3000C連續變倍體視顯微鏡是將精銳的光學顯微鏡技術、
先進的光電轉換技術、尖端的計算機成像技術完美地結合在一起而開發研制成功的一項高科技產品。從而，我們可以對微觀領域的研究從傳統的普通的雙眼觀察到通過計算機來再現,并可隨時捕捉記錄觀察圖片,從而對觀察圖象進行分析,評級等,還可以保存或打印出高像素觀察圖片，實現了人視覺到機器視覺的轉變和定性檢查到定量檢查的轉變,極大的提高了工作效率,克服了人為檢測的不確定性。 |
|
| 四、熔深測量顯微鏡系統的組成 |
1、三目體視顯微鏡 XTL-3000
2、電腦適配鏡
3、彩色攝像器(CCD)
4、A/D轉換器(圖象采集設備)
5、計算機（選購） |
|
| |
|
|
| |
|
|
