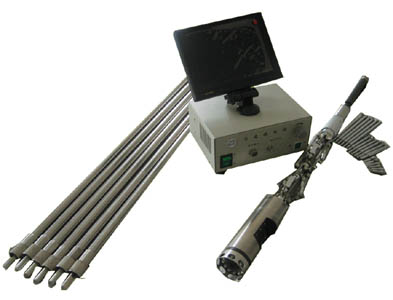

1）．產品描述
系列管道視頻檢查儀是我廠生產的新型高科技產品，它集光、機、電于一體化，主要適用于直徑范圍為50～500㎜或40～220㎜、人體無法直接進入和觀察的管道內壁的檢查。該檢查儀配備高分辨力彩色監視器，觀察圖像清晰、性能穩定、操作簡單、適用范圍廣，主要性能指標達到國內較先進水平。
（2）．主要特點
01）該檢查儀探頭設計為前置和側置兩個鏡頭
a）前置鏡頭可對管壁進行各種掃描，初步確定有無缺陷及其所在位置。
b）側置鏡頭可作360°旋轉。當前視鏡頭發現缺陷后，可通過側視鏡頭進行更直接、更祥盡可靠的觀察，以此來確定缺陷所在的確切位置、大小、形狀等，為處理工作提供可靠依據。
2）中心保持器采用雙聯動可升降式定中心結構，并通過調整支撐桿支撐角度或更換支撐桿，可保證探頭部分在50～200mm或40～120mm的直徑范圍內連續可靠定中心。
3）機架開合裝置采用螺旋進動的推進裝置，能靈活準確地調節，使整機保持在管道的中心位置。
4）推進機構采用多級推桿式推進，每級1.m長，接桿間采用插接式連接并有鎖緊裝置。
5）其照明采用固體光源，有使用壽命長、耗能低的特點。


指 型
標 號
項 目
工作長度m 0-12（標配0-6） 0-12（標配0-6）
工作外徑mm 50-200 40-120
前置物鏡視場 67°X52°(角度允差上限不計，下限-2°)
側置物鏡視場 46°X35°(角度允差上限不計，下限-2°)
電 源 220V / 50Hz
探頭旋轉方式 手動360°連續旋轉
監 視 器 8"彩色顯示器
