高分辨率、圖像質量的根本保證
CK系列電子內窺鏡圖像系統均采用CCD(Charged
Coupled Device)圖像傳感器,可實現低照度成像等特殊要求。
產品性能指標
◆圖像傳感器
1/6"
CCD 1080P(1/9" CCD
720P)

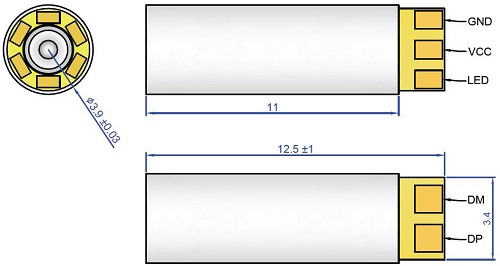

外徑:Outerdimensions
5.2mm/5.5mm/6mm (3.2MM,3.9MM)
端部長度:Head
length 14mm (9mm)
像素:
Pixel Size 1.4μm x 1.4μm
信噪比:大于56dB
白平衡:自動
最低照度:1
Lux F1.2 5600K
電子快門
:自動(1/50—1/100000)
◆光學鏡頭
工業用自聚焦鏡頭(選配)
景深5mm~100mm
景深10mm~100mm
景深10mm至無窮遠
◆有效分辨率
HX-016HP-V
/ HX-016HN-V
PAL:752X582/NTSC:768X494
◆視頻信號制式
PAL/NTSC
◆掃描系統
逐行掃描,200萬像素;100萬像素
◆圖像控制單元CCU
尺寸:1/6"
,1/9"
用于制造管徑15mm以上規格的管道內窺鏡,后置視頻信號線可延長至20米,100米(使用專用電源)
◆輸出
線號線長度:3~10米
輸出信號:HDMI/DVI
USB2.0輸出(選配)
4畫面凍結、VGA輸出(選配)
圖像記錄單元(選配)
產品注意事項
★該圖像模塊屬于精密電子器件,在儲藏、運輸及使用時,請勿劇烈振動,跌落,浸在水中或者在高溫高濕環境中使用。安裝過程中請勿弄臟、污染或劃傷CCD表面,請勿用力牽拉或用力彎折信號連接線。
★連接電源時請確保接線完全正確、電壓、電流完全符合后方可加電,否則將導致CCD燒毀等不可挽回的損失。
★該圖像模塊采用特殊工藝焊接,請勿自行拆下或更換主板及傳感器中任一器件,否則會造成損壞等后果。
