百萬高清工業內窺鏡EVCK系列（360度轉向） |
| 一：EVCK系列工業內窺鏡特點： |
| 蔡康工業內窺鏡研發中心--工業內窺鏡專業研發、生產廠家
創造專業的民族工業內窺鏡、視頻管道內窺鏡
汽車內窺鏡、警用軟管窺鏡、視頻內窺鏡、電子內窺鏡品牌021-35050353,EVCK系列工業內窺鏡運用新型高強度的鈦合金探頭，耐磨性比普通不銹鋼強幾十倍，大
大增強了探頭耐磨性，解決了客戶使用過程中磨耗過快的問題。EVCK系列工業內窺鏡保護鏡片采用藍寶石玻璃鏡片，保護性大大加強。
具體性能指標如下：
1.整機一體化設計，便攜，現場特性大大方便使用，獨特手持掛扣設計，便于拍照，在工作同時可以單手操作。
2.整體設計周全考慮防雨，防塵，同時也便于散熱；
2.總體設計采用流線型結構，工業色系，體現專業化和工業化的特點。
3.EVCK系列既有手動系列，也有電控系列，都可以實現360度轉向；
5.一體化智能高清錄像、高清拍照能，真正完美再現工業缺陷，不放過可能的瑕疵。
6.高電量高功率，確保檢查的持續性和檢查的高亮度。
7.2.8mm,4mm,6mm和8mm 外徑產品多種選擇，均可實現100萬高清或者200萬高清攝像和錄像（720P百萬高清1280*720，1080P）；
8.EVCK系列支持高清輸出（HDMI高清輸出）
9.EVCK系列支持各種探頭自由更換。
|
|

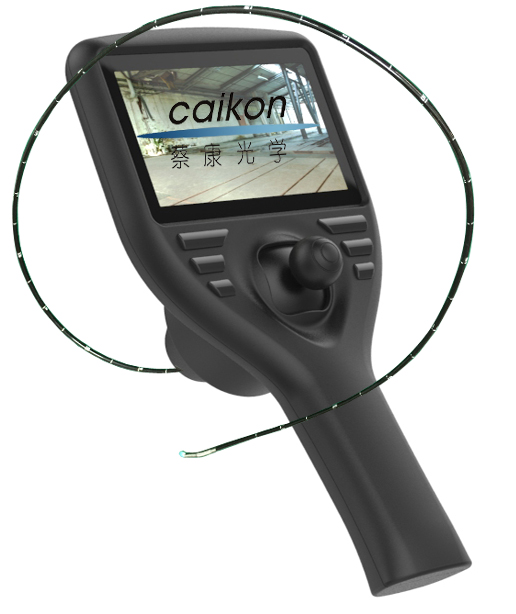

二：EVCK系列工業內窺鏡外形圖： |
|
|
|
|
|
三：EVCK系列工業內窺鏡產品技術參數
|
|
ITEM |
DESCRIPTION |
型號
Model NO. |
CK720P |
外徑
Outerdimensions |
3.5mm/3.9mm |
端部長度
Head length |
9mm |
線徑
Cable diameter |
<1.4mm |
線長(可定制)
Cable Length(optional) |
5m(0-5m) |
傳感器
Image device |
進口1/9”
High Color Sensor |
像素
Pixel Size |
1.4μm
x 1.4μm |
分辨率
Effective Picture
Element |
100萬像素（1280(H)
x 720(V)） |
增益
AGC |
自動Auto |
| AES |
自動Auto |
白平衡
AWB |
自動Auto |
| Dynamic
Range |
68dB |
| S/N
Ratio |
37dB |
掃描模式
Scan mode |
逐行掃描
Progessive |
幀率
Frame rate |
30fps |
視場角
Lens View Angle(Fov) |
Fov
(D):90° ±5° |
60° |
88° |
90° |
102° |
焦距
Focus Range |
8mm
–40mm |
可定制3-50mm,30-80mm |
光源
Light Source |
LED燈6pcs
High Luminous White
LED/光纖照明Flexled |
電源
Power input |
DC
5 V |
視頻輸出
Output System |
USB/HDMI/MIPI
(可選)USB2.0 (UVC,OTG)/HDMI/MIPI（optional） |
| Power
Consumption |
TBD |
工作溫度
Operating Temperature |
-30°C
to +85°C |
| Operating
Humidity |
30%~90%Rh |
| TV Distortion |
<
15% |
防水等級
Water Resistance |
IP
67 |
|
| 四：百萬高清工業內窺鏡EVCK系列產品成套性 |
|
工業內窺鏡攝像單元 |
|
EVCK主體 |
|
鏡頭直徑
|
φ2.8mm
φ4mm
φ6mm
|
|
主機尺寸
|
260mm×112 mm×136 mm
|
|
鏡頭材質
|
鈦合金
|
|
系統重量
|
≤0.65kg（包含電池）
|
|
傳感器像素
|
45萬像素
|
|
機箱尺寸
|
400mm×320mm×160mm
|
|
景深
|
標配10mm-100mm，可選5mm～50、50mm～∞
|
|
景深
|
標配10mm-100mm，可選5mm～∞、50mm～∞
|
|
視場
|
標配100°，選配70°、90°、120°
|
|
可更換插入管
|
用戶可自行更換備用插入管
|
|
|
|
插入管應力消除裝置
|
主機與耐磨管連接用緩沖保護裝置
|
|
操控系統 |
|
防水性
|
探頭、物鏡、管線能承受IP67防水
|
|
插入管
|
鎢絲編網或者涂塑特氟龍 |
|
跌落等級
|
1米跌落
|
|
工作長度
|
標配2m ，其它長度可任意定制 |
|
|
|
|
彎曲控制
|
機械式360°全向彎曲
或者電控 |
|
|
|
彎曲角度
|
≥120°
|
|
電池組
|
|
照度調節
|
可以連續調整 |
|
電源
|
充電鋰電池（可拆卸）
|
|
照度
|
高可達30000lx
|
|
電池容量
|
4.2V 3500mAh
|
|
顯示器
|
高亮5寸TFT液晶顯示器
|
|
主機工作時間
|
≥5小時
|
|
顯示器可視角度
|
手持自由變化 |
|
充電參數
|
DC5V,最大電流1A
|
|
顯示器分辨率
|
高清顯示 |
|
|
|
|
亮度、色度、對比度
|
連續可調 |
|
操作環境
|
|
圖片分辨率
|
100萬高清 |
|
機器系統工作溫度
|
﹣10°C~50°C，液晶顯示器0°C以下需預熱
|
|
圖片格式
|
JPG
|
|
視頻探頭工作溫度
|
﹣25°C~80°C
|
|
視頻格式
|
AVI
|
|
貯藏溫度
|
﹣20°C~58°C
|
|
拍攝模式
|
單張拍照或者錄像 |
|
|
|
|
圖像凍結
|
一鍵拍照 |
|
|
|
回看顯示
|
快速瀏覽 |
|
標準配置
|
|
菜單語言選擇
|
中文，英文語言可選
|
|
專用儀器箱、內窺鏡主機、讀卡器、儲存卡、充電器、電池、數據線
|
|
儲存設備
|
標配8G容量SD卡，最大支持32G
|
|
使用說明書、合格證、保修卡各一份
|
|
數據接口
|
Micro-USB端口、TV-out視頻輸出接口
|
|
|
| |
|
|
可選配置
|
| |
|
|
電池、插入管系統、儀器箱肩帶、其它規格探頭，反光鏡、側視鏡 |
|
