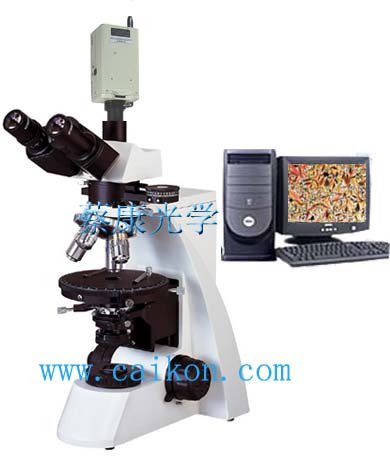

| 三目透射偏光顯微鏡：XP-550C
（無窮遠光學系統）
|
|
一、儀器的主要用途和特點
XP-550透射偏光顯微鏡采用先進的無窮遠光學系統進行設計，利用光的偏振特性對具有雙折射性物質進行研究鑒定的常用儀器,可供廣大用戶做單偏光觀察，正交偏光觀察，錐光觀察。可廣泛應用于地質、化工、醫療、藥品等領域的研究與檢驗，也可進行液態高分子材料，生物聚合物及液晶材料的晶相觀察，是科研機構與高等院校進行研究與教學的理想儀器。
隨著光學技術的不斷進步，偏光顯微鏡的應用范圍也越來越廣闊，許多行業，如化工，半導體工業以及藥品檢驗等等，都廣泛地使用偏光顯微鏡。XP-550透射偏光顯微鏡就是非常適用的產品，可供廣大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微攝影，配置有石膏λ、云母λ/4試片、石英楔子等附件，是一組具有較完備功能和良好品質的新型產品.本儀器的具有可擴展性，可以接計算機和數碼相機。對圖片進行保存編輯和打印。
|
|
|
|
|
| |
| 二、儀器的主要技術指標 |
| 名
稱
|
規
格
|
| 總放大倍數： |
40X---1000X |
| 無限遠無應力消色差物鏡 |
PL 4X/0.1 工作距離:17.9mm |
| PL
10X/0.25 工作距離:8.80mm |
PL
40X/0.65 (彈簧)工作距離:0.69mm |
| PL 100X/1.25
(彈簧,油)工作距離:0.33mm |
| 目鏡 |
WF10X/Φ18mm |
10X/Φ20mm分劃目鏡 |
| 試片 |
石膏1λ試片 |
| 云母1/4λ試片 |
| 石英楔子試片 |
| 主體 |
粗微動同軸調焦,
微動格值:2μm,帶鎖緊和限位裝置 |
| 濾色片 |
磨砂玻璃、藍色 |
四孔轉換器 |
外向式滾珠內定位
|
調焦機構 |
粗微動同軸調焦機構，帶鎖緊、限位裝置，微動格值:
2μm |
偏光聚光鏡 |
N.A.1.25可上下升降 |
集光器 |
內置視場光欄，濾色片座，鹵素燈照明適用 |
| 載物臺 |
360°等分刻度圓型旋轉載物臺，游標格值6’，中心可調，帶鎖緊裝置，尺寸Φ150mm |
| 勃氏鏡 |
推入式,中心可調整 |
起偏振器 |
可360°偏振方向旋轉，有0、90、180、270四個檔位，可拆卸 |
檢偏器 |
推進式檢偏裝置，可360°偏振方向旋轉，可方便移出光路 |
| 鏡筒 |
30度鉸鏈式，可360度旋轉 |
光源 |
鹵素燈（6V/20W）亮度可調 |
|
|
| 三、系統數字性 |
| XP-550C型偏光顯微鏡系統是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機成像技術完美地結合在一起而開發研制成功的一項高科技產品。可以在計算機上很方便地觀察偏光圖像，并利用軟件對偏光圖譜進行分析,處理,還可輸出或打印偏光圖片。 |
|
| 四、儀器結構： |
 |
| |
|
| 五、系統組成： |
1、偏光顯微鏡XP-550
2、電腦適配鏡
3、彩色攝像器
4、A/D轉換器（圖象采集設備）
5、計算機（選購） |
|
| 六、選購部分 |
| 1.WF16X、WF20X
目鏡 |
| 2.偏光分析軟件 |
| 3.200萬、300萬、400萬高像素數字攝像器 |
|
| |
|
| |
| |
|
