| （1）工業投影儀：
3007/3010/3015/3020/3025
|
1、3000系列投影儀的用途和特點:
3000系列數字式測量投影儀是光、機、電一體化的精密高效測量儀
器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等
行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜
工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
3000系列投影儀光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%;坐標測量示值誤差可達(3+L/75)um
L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。
|

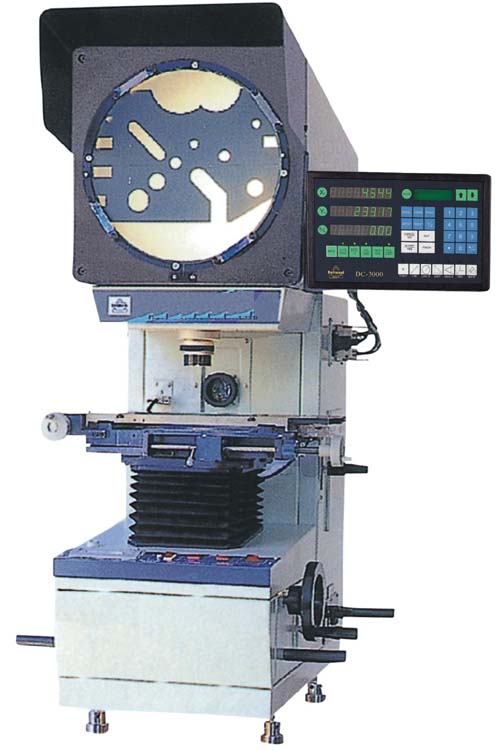

| 2、3000系列投影儀的外形: |
|
3、3000系列投影儀的技術參數:
|
儀
器 型 號 |
3007 |
3010 |
3015 |
3020 |
3025 |
|
工
作
臺 |
金屬臺面尺寸(mm) |
260×152
|
306×152
|
340×152 |
404×228 |
450×280
|
| 玻璃臺面尺寸(mm) |
125×100 |
175 ×
100 |
196
× 96 |
260×
160 |
306× 196
|
| X座標行程(mm) |
75 |
100 |
150 |
200 |
250 |
| Y座標行程(mm) |
50 |
50 |
50 |
100 |
150 |
| Z座標行程(mm) |
90(調焦)
|
90(調焦)
|
90(調焦) |
100(調焦) |
100(調焦)
|
| 儀器測量精度(μm) |
3+L/75
|
3+L/50
|
3+L/50 |
3+L/75 |
3+L/75
|
| X，Y座數顯分辯率 |
0．001mm |
|
投
影
屏 |
投影屏尺寸（mm） |
Ø３１２, 使用范圍＞Ø３００（刻有米字線） |
| 投影屏旋轉范圍 |
０～３６０° |
| 旋轉角度數顯分辯率 |
１'
或 ０．０１° |
|
物
鏡 |
放大倍數 |
１０X(必備) ２０X(選) ５０X
(選) １００X (選) |
| 物方線視場（mm） |
Ø３０
Ø１５
Ø６
Ø３ |
| 物方工作距（mm） |
７７．７ ４４．３
２４．５
２５．３ |
|
數據
處理
器 |
DC-3000多功能數據處理系統,全中文顯示可做多點采樣,座標旋轉,點、線、距離、角度測量。 |
|
儀器
照明 |
透射與反射照明光源均為：２４V ， １５０W鹵素燈 |
|
儀器
電源 |
110V/ 220V(AC)， 50/60HZ， 總功率400W |
|
冷卻
方式 |
強制風冷 ( 3只軸流風扇 ) |
|
外形
尺寸 |
長X寬X高
(mm) |
770
× 550 × 1100 |
|
儀器
重量 |
單位Kg |
120 |
125 |
130 |
130 |
130 |
|
選配
件 |
微型打印機、光學尋邊器、M2D軟件等；詳細請查看投影儀附件說明。 |
|
|
|
| |
|
|
