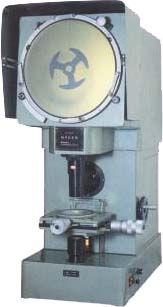

1、23J系列臺式投影儀
|
|
儀器特點：
主要對被測零件進行透射式輪廓測量50X物鏡帶有反射照明系統,可檢測物體外型輪廓及位置尺寸。特別適用于各種外型或表面形狀復雜的細小零件的檢測,能避免測量力對測量精度的影響。對于大批量檢測尤為方便。 |
主要技術規格:
| 投影屏尺寸： |
￠300mm |
|
| 物鏡放大率： |
5×/20×/50×/100× |
| 工作臺行程： |
50×25mm |
|
| 讀數分格值： |
0.01mm |
|
| 園工作臺旋轉范圍: |
360°
|
|
| 分格值： |
1°
|
|
| 游標分格值： |
6' |
|
|
|
|
|
|
|
同類型號:
23J;23JA;23JB
|
|
|
| |

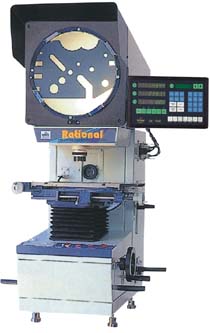

2、3015臺式投影儀
 |
儀器規格參數:
| 1.投影屏 |
|
|
| 投影屏尺寸: |
φ312 |
使用范圍>φ300(刻有米字線) |
| 投影屏旋轉范圍: |
0～360° |
|
| 旋轉角度數顯分辨率: |
1′或0.01° |
| 2.物鏡 |
|
|
|
|
| 放大倍數: |
10X(必備) |
20X(選) |
50X(選) |
100X(選) |
| 物方線視場(mm) |
φ30 |
φ15 |
φ6 |
φ3 |
| 物方工作距(mm) |
77.7 |
44.3 |
24.5 |
25.3 |
| 3.工作臺 |
|
|
|
|
| 金屬臺面尺寸(mm): |
340X152 |
|
|
| 玻璃臺面尺寸(mm): |
196X96 |
|
|
| X坐標行程(mm): |
150 |
數顯分辨率: |
0.001 |
精度±4μm |
| Y坐標行程(mm): |
50 |
數顯分辨率: |
0.001 |
精度±3μm |
| Z坐標行程(mm): |
80(調焦用) |
|
|
| 4.照明 |
| 透射與反射照明光源均為24V,150W鹵素燈 |
| 5.冷卻方式:強制風冷(3只軸流風扇) |
| 6.電源:110V/220V(AC),50/60HZ,總功率400W |
| 7.外形尺寸(mm):深×寬×高:670×510×1060 |
| 8.重量:110kg |
|
| 儀器特點、選購件 |
| ·光學系統品質優良，物鏡成象清晰，放大倍率準確。輪廓測量誤差小于0.08%。 |
| ·工作臺測量范圍大，測量精度高。數顯分辨率達0.001mm，測量示值誤差≤（4＋L/25）μm，L為被測長度（單位：mm）。 |
| ·投影屏旋轉機構上裝有角位移光電傳感器，顯示分辨率1′或0.01°，可作任意角度的快速測量，誤差在5′之內。 |
| ·數字顯示系統具有多種顯示功能，可進行公/英制轉換；相對/絕對坐標轉換；角度的60進制與100進制的轉換以及坐標值的二等分。 |
| ·具有坐標擺正功能，使用十分方便。 |
·透射、反射照明均采用高亮度鹵素燈泡，并配有高效冷卻風扇，投影屏照度大，并有蘭色、綠色濾光片可供選擇，對測量工作十分有利。
其它型號:
3007;3010;3015;3025 |
|
|
|

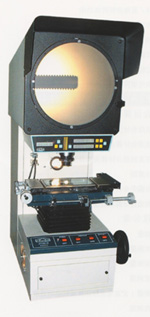

3、JT12Aφ300系列臺式投影儀
主要用途：JT12Aφ300臺式精密測量投影儀是光、機、電相結合的精密測量儀器，廣泛用于機械、模具、工具、精密儀器、電子等行業，大專院校、科研院所及各級計量鑒定部門。是計量室和生產車間不可缺少的一種計量鑒定設備。該儀器能高效地檢測各種形狀復雜零件的輪廓、表面形狀，如沖壓件、凸輪、齒輪、樣板、螺紋及成型刀具等。 |
|
主要技術規格: |
|
|
| 1.投影屏： |
| 投影屏尺寸：φ300mm |
| 投影屏旋轉范圍：0°~360° |
| 投影屏旋轉分長劃值：1° |
| 游標分劃值：1′ |
| 2.物鏡參數 |
|
物鏡放大率 |
視場直徑 |
工作距離 |
|
10X(標) |
φ30mm |
75mm |
|
20X(選) |
φ15mm |
70mm |
|
50X(選) |
φ6mm |
27mm |
|
100X(選) |
φ3mm |
26mm |
| 3.
工作臺： |
| 工作臺尺寸：
340×152mm |
| 工作臺行程：
X向-150mm |
|
Y向-50mm |
| Z向調焦行程：80mm |
| X、Y向數顯顯示當量：1μm |
4.
二維數據處理系統。
5.
照明光源：
透射照明24V/150W
反射照明24V/150W
其它型號:
JT12A-A;JT12A-B;JT14B;JT16A |
|
|
|
|
| |
|
|
