| (1)臥式投影儀：
3020W/4025W/JT5φ800/JT7φ1200/JT15φ350
|
| 一、3020W/4025W
臥式投影儀 |
|
|
臥式投影儀

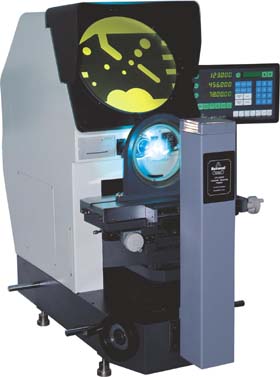

3020W |
臥式投影儀

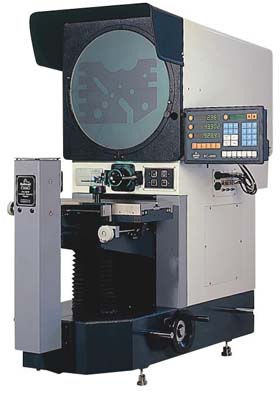

4025W |
| 1、儀器用途 |
|
臥式測量投影儀是光、機、電一體化的精密高效測量儀
器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等
行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜
工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等 |
| 2、儀器特點 |
測量投影儀又叫工業投影儀，儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0。08%;坐標測量示值誤差可達（3+L/75)um
L為被測長度(單位：mm)。
電腦型投影儀是由測量投影儀、計算機、二維測量軟件組成的一套先進的投影儀，它不但進行普通的投影測量，還能將所測量的數據與計算機進行通信，可能導入到工程制圖AUTOCAD里進行繪圖。 |
| 3、主要技術規格 |
| 儀器型號 |
3020W |
4025W |
|
投影屏
|
Φ300mm |
Φ400mm |
| 旋轉范圍：0~360°
; 數顯分辨率： 1′
或 0.01° |
|
物
鏡 |
倍
率 |
10
X (標) |
20X
(選) |
50X
(選) |
100X
(選) |
5X
(選) |
10
X (標) |
20X
(選) |
50X
(選) |
100X
(選) |
| 工作距離: |
77.7 |
44.3 |
38.4 |
25.3 |
93.7 |
103.9 |
95.1 |
65.7 |
35.0 |
| 物方視場: |
30 |
15 |
6 |
3 |
80 |
40 |
20 |
8 |
4 |
|
工作臺
|
工作臺尺 |
400
X 150 |
450
× 220 |
| 測量范圍 |
X=200 ， Z=100 ;
調焦: Y=75 |
X=250
， Z=150 ; 調焦: Y=100 |
| |
X
, Z 軸數顯分辨率 : 0.001
, 坐標示值誤差 ≤（4+L/75）µm |
|
二維數據處理系統
|
DC-3000多功能數據處理系統,全中文顯示可做多點采樣,坐標旋轉,點.線.圓.距離.角度測量 |
| 照明 |
透射
24V 150W ，反射 24V
150W (帶照明光纖) |
|
電
源 |
110V/220V,50Hz/60Hz , 400W |
|
尺
寸 |
(長X寬X高)
|
（高×寬×深） |
1090
X 830 X 1010 |
1215×646×1210
|
|
重
量 |
160Kg |
240Kg |
|
選購件
|
微型打印機、光學尋邊器、M2D測量軟件等;詳情請查閱投影儀附件明細. |
|
| 4、二維測量軟件主要功能介紹 |
1、數據通過RS232通訊呂與數顯表連接；
2、圖形放大、縮小、還原、選中、刪除；
3、可與打印機（普通噴墨)連接進行圖形和尺寸的打印
4、本系統產生的圖形文件可在 AutoCAD 中編輯；
5、人性化操作界面，通俗易懂；
6、可測量圖形的任何幾何圖形（點、線、圓、弧、橢圓、矩形、角度、兩圓心距離、兩平行線距離、點到
直線距離、垂線長度
等等）；
7、構造圖形元素（中點、垂線、平行線，角平分線、交點、圓、距離
等等）
8、可預置圖形元素；
9、可設定坐標（坐標平移、 工件擺正、 機械坐標系和工件坐標系） |
5、應用舉例（軟件）
1、需要繪圖形（根據實例工件） 模具行業；
2、檢測工件（根據圖紙與繪出來的圖形） 技術檢測行業；
3、技術開發（根據工件繪的圖形進行上報） 科研行業； |
| |
|
|
| |
二、JT5φ800/JT7φ1200/JT15φ350臥式投影儀 |
|
 |
|
JT5 φ 800 |
JT7 φ1200 |
JT15 φ 350 |
| 1、儀器用途 |
|
臥式測量投影儀是光、機、電一體化的精密高效測量儀
器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等
行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜
工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等 |
| 2、儀器特點 |
型號 |
儀器特點
|
| JT5 φ 800 |
1、遠心光路設計，測量誤差小。
2、電機驅動測量，省力、方便。
3、直插式物鏡，錐面配合，彈簧壓緊，定中心精確。
4、備有旋轉工作臺，便于測齒輪類零件。
5、作臺能偏擺±15°，便于測量帶螺旋角零件。 |
| JT7 φ1200 |
1、投影屏面積大，可以使較大尺寸被測件得到完整的影像。
2、工作臺測量范圍大，讀數系統采用數字顯示。
3、工作臺從縱、橫向傳動采用電動，電器開關集中控制，操作使用方便。
4、先進的光柵傳感器數顯技術和數據處理系統，效率高，誤差小。 |
| JT15 φ 350 |
1、投影系統采用臥式光路設計,反射照明采用左右兩側光纖斜照明，燈源為24V150W反射鹵素燈，光纖調節隨意，方便。
2、投影物鏡為三種：10×（必備）、20×（選購）、50×（選購），物鏡放大率誤差小于0.08%
3、大工作臺面,大行程,采用非球面照明,視場均勻明亮,成像清晰.測量應用范圍大,適用于車間生產現場使用,便于及時修配零件.
4、采用有效的散熱,隔熱措施,避免了以往賞見的光源組發熱,發燙的弊端. |
|
| 3、主要技術規格 |
儀器
型號 |
JT5 φ 800 |
JT7 φ1200 |
JT15 φ 350 |
|
投影屏
|
φ 800mm |
φ1200mm |
φ 350mm |
| 旋轉范圍：0~360°
; 數顯分辨率： 1′
或 0.01° |
|
物
鏡 |
倍
率 |
10X
(標) |
20X
(選) |
50X
(選) |
100X
(選) |
10
X (標) |
20X
(選) |
50X
(選) |
100X
(選) |
10
X (標) |
20X
(選) |
50X
(選) |
| 工作距離: |
206 |
123.5 |
85 |
78 |
300 |
195 |
120 |
50 |
74 |
69 |
63 |
| 物方視場: |
80 |
40 |
16 |
8 |
120 |
60 |
24 |
10 |
30 |
15 |
6 |
|
工作臺
|
工作臺尺 |
650X200 |
800X230 |
398X200 |
| 測量范圍 |
X=200
Z=150
調焦: Y=25 |
X=250
Z=150
調焦: Y=100 |
X=300
Z=200
調焦: Y=60 |
| |
X
, Z 軸數顯分辨率 : 0.001
|
儀器
精度 |
（4+20L）μm |
|
（4+40L）μm |
L為被測件長度，單位為m |
|
二維數據處理系統
|
DC-3000多功能數據處理系統,全中文顯示可做多點采樣,坐標旋轉,點.線.圓.距離.角度測量 |
照 明 |
透射
24V 150W ，反射 16V
150W (帶照明光纖) |
|
電
源 |
110V/220V,50Hz/60Hz , 400W |
|
尺
寸 |
長×寬×高 |
2130×1800×1950 |
3500×2320×2250 |
|
|
重
量 |
1500 Kg |
|
|
|
| |
|
|
|
| |
|
|
