(1)影像測量儀:

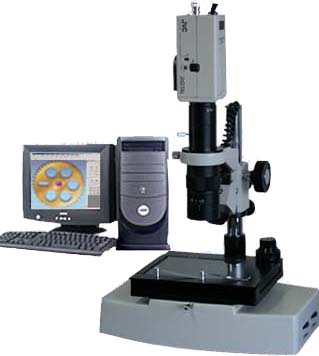

DMS簡易型影像測量儀
|
| |
| 1.儀器用途 |
|
DMS簡易型影像測量儀是將傳統的變焦距物鏡和專業的彩色CCD攝像頭,以及計算機技
術相結合的儀器。它用于以二座標測量為目的的一切應用領域,特別對小零件的非接觸輪
廓測量尤為適用。在機械、電子、儀表、塑膠等行業運用很廣泛。它以低成本、高性價比、
簡單實用為特色,深受企業單位的青睞。
本儀器充分考慮教學示范、工業檢驗對方便性和直觀性的要求而設計,廣泛應用于觀察
分 析、電 子工業和精密機械的裝配和檢驗、農業種子檢查、考古檢驗等 |
| |
|
| 2.規格參數 |
| 工作臺面
|
移動行程
(mm): 75×55 |
|
測量與瞄準系統(標準配置)
|
成像系統:日本JVC公司1/3″專業CCD
,530線 |
| 變焦物鏡倍率:
0.7~4.5X 工作距離
:108mm |
| 視頻總放大倍數:
40~225X 物方視場直徑可達:28mm |
| 工作距離:108mm 調焦范圍:60mm |
| 測量精度:0.001mm |
| 照明:
表面光源與透射光源均用LED,亮度可調 ;電源:220V(AC),
50HZ, 30W |
|
| 3.選購件 |
| 物鏡 |
視頻放大倍數 |
物方視場(mm) |
工作距離(mm) |
| 0.5X |
20X~128X |
14~2.2 |
189 |
| 2
X |
80X~510X |
3.5~0.6 |
38 |
|
| |
|
|
|
| |
|
|
