| 反射金相顯微鏡|正置式金相顯微鏡：DMM-200D
|
一、反射金相顯微鏡儀器的主要用途和特點
DMM-200系列反射金相顯微鏡（正置金相顯微鏡）用于觀察金屬陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其它非金屬材料，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。同時也是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。

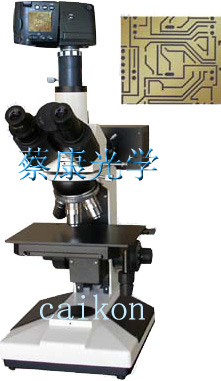

DMM-200D數碼型反射金相顯微鏡（三目正置金相顯微鏡）是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的數碼成像技術完美地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在數碼相機上很方便地適時觀察金相圖像，并以數碼照片記錄下來,從而對金相圖譜進行分析,評級等,還可以數碼沖洗或打印出高像素金相照片。
|
|
|
|
|
| |
| 二、反射金相顯微鏡儀器的主要技術指標 |
| 目鏡 |
大視野 |
WF10X(Φ18mm) |
| 物鏡 |
平場消色差
（無蓋玻片） |
放大倍數/數值孔徑 |
工作距離 |
| PL5X/0.12 |
18.3 |
| PLL10X/0.25 |
8.9 |
| PLL40X/0.60（彈簧） |
3.7 |
| PL60X/0.85（彈簧） |
0.26 |
| 目鏡筒 |
三目鏡 |
轉軸式，傾斜30度，包括檢偏振片 |
| 工作臺 |
縱向移動:
50mm 橫向移動:70mm |
| 儀器主體 |
粗調、微調手輪，微調格值為0.002MM（底座及支架） |
| 偏光裝置 |
可插入式起偏振片,垂直照明裝置,能進行一般金相分析、微粒分析測試，還能對不透明物體進行分析、觀察。 |
| 濾片組 |
藍、黃、綠、磨砂 |
| 調焦機構 |
同軸粗微動調焦機構,
調焦范圍15mm 微動格值2μm |
| 照明系統 |
落射照明6V20W，鹵素燈，亮度可調，帶起偏振片 |
|
|
| 三、反射金相顯微鏡儀器主體分解說明 |
 |
DMM-200金相顯微鏡配有帶屈光補償的棱鏡型雙目鏡筒。能調節左右目鏡的屈光度。這種設計使得在調節瞳距時，物鏡的齊焦面保持不變，即使更換不同倍率的物鏡，也只需做最少量的調焦。目鏡圈由橡皮制成，以便更舒適的觀察。 |
 |
高質量的四孔轉換器內部設有機械定位。此設計使旋轉更平滑，也增強了耐用性。同時，轉換器周圈帶有突楞，使得旋轉更加方便，無需觸及物鏡。 |
|
雙目鏡筒 |
|
|
四孔轉換器 |
|
|
|
 |
X、Y軸平行移動，X軸50mm,Y軸70mm,高精度的平移設計確保觀察式樣水平移動，移動精度0.1mm。 |
 |
聚光器使用簡單，為了使操作更加簡單快捷，聚光器孔徑闌大小的標記位是按對應物鏡的倍率進行刻度標記的，同時確保完好像質。 |
|
|
載物臺調動手輪 |
|
|
聚光器 |
|
 |
同軸粗微調焦手輪位置在載物臺后邊下方，而且他和載物臺移動手柄的位置接近，因此操作者無需扭曲肩膀，可保持自然的姿勢進行操作。 |
|
多功能三目頭設計，使得三目頭既可接彩色攝像器，也可接數碼相機，使傳統的人眼觀察同時還可以電腦觀察或者數碼相機拍照。 |
|
|
同軸粗微調焦手輪 |
|
|
三目頭 |
|
| 此牢固安裝在主機上的機械載物臺是內置式雙層機構，可在XY方向進行平滑移動。由于這種機構是內置式設計，而不是附加而不是附加的，因而X向導軌不會突出載物臺臺面，這種設計增大了載 |
 |
物臺上方的空間，使對標本操作變得更方便、快捷，同時，載物臺在X軸的移動也更加平滑和精密。載物臺表面光滑，使載玻片能夠更平滑、自如地移動。 |
|
| |
雙層機構機械載物臺 |
|
|
|
| 四、反射金相顯微鏡系統的組成 |
1、金相顯微鏡DMM-200
2、數碼適配鏡
3、彩色數碼相機(NIKON) |
|
| 五、反射金相顯微鏡選購部分 |
1.金相分析軟件
2.平場目鏡：16× |
|
| 六、反射金相顯微鏡同類儀器的比較 |
1、DMM-200C正置金相顯微鏡
2、DMM-200D電腦金相顯微鏡
3、DMM-220C電腦金相顯微鏡
4、DMM-220D數碼金相顯微鏡
|
| |
| 七、金相顯微鏡附件 |
| 1.金相顯微鏡CCD相機 |
| 2.金相顯微鏡AC復膜紙 |
| 3.金相顯微鏡攝像系統 |
| 4.金相顯微鏡制樣設備：金相拋光機，金相切割機，金相鑲嵌機，金相設備，金相標樣，金相圖譜 |
| 5.金相檢驗技術檢驗培訓 |
更多金相顯微鏡價格歡迎電話咨詢！ |
|
| |
|
|
