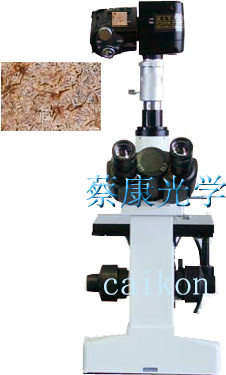

| 數碼型三目倒置金相顯微鏡：DMM-400D
|
一、儀器的主要用途和特點
DMM-400系列倒置金相顯微鏡適合電子、冶金、化工和儀器儀表行業用于觀察透明、半透明或不透明的物資，如金屬陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其它非金屬材料，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。同時也是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。
DMM-400D數碼型三目倒置金相顯微鏡是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的數碼成像技術完美地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在數碼相機上很方便地適時觀察金相圖像，并以數碼照片記錄下來,從而對金相圖譜進行分析,評級等,還可以數碼沖洗或打印出高像素金相照片。
|
|
|
|
|
| |
| 二、倒置金相顯微鏡儀器的主要技術指標 |
| 金相顯微鏡組件及規格 |
| 目鏡 |
大視野 |
WF10X( 18mm) |
| WF20X(8.5mm) |
| 平場分劃 |
10X(0.10mm/格值) |
| 物鏡 |
平場消色差
（無蓋玻片） |
放大倍數/數值孔徑 |
工作距離 |
| PL5X/0.12 |
18.3 |
| PLL10X/0.25 |
8.9 |
| PLL20X/0.4 |
8.7 |
| PLL40X/0.60（彈簧） |
3.7 |
| PL60X/0.85（彈簧） |
0.26 |
| PL100X/1.25（油,彈簧） |
0.44 |
| 目鏡筒 |
三目鏡 |
轉軸式，傾斜30度 |
| 儀器主體 |
粗調、微調手輪，微調格值為0.002MM（底座及支架） |
| 濾片組 |
藍、黃、綠、磨砂 |
| 調焦機構 |
同軸粗微動調焦機構,
調焦范圍15mm 微動格值2μm |
| 照明系統 |
落射照明6V20W，鹵素?zé)簦炼瓤烧{(diào) |
|
|
| 三、倒置金相顯微鏡系統的組成 |
1、金相顯微鏡DMM-400
2、數碼適配鏡
3、彩色數碼相機(NIKON) |
|
| 四、倒置金相顯微鏡選購部分 |
| 1.金相分析軟件 |
|
| 五
、倒置金相顯微鏡同類儀器的比較 |
1、DMM-400C電腦倒置金相顯微鏡
2、DMM-400D數碼倒置金相顯微鏡 |
| |
