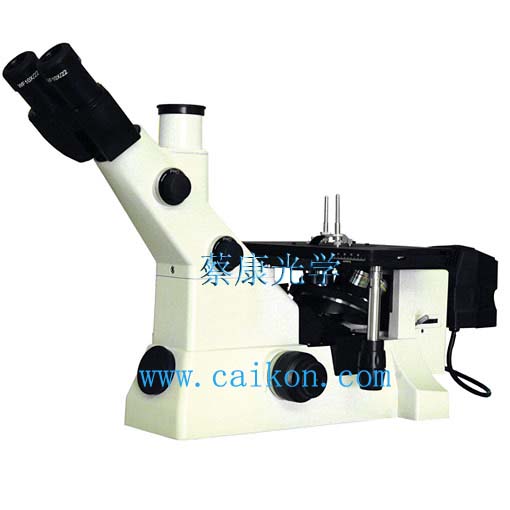

| 數碼型三目微分干涉金相顯微鏡：DMM-5000D
|
一、微分干涉金相顯微鏡儀器的主要用途和特點
DMM-5000微分干涉金相顯微鏡采用優質的無限遠光學系統，同時配備明暗場通用的長工作距離平場平場消色差物鏡，多光路的系統設計，可同時支持雙目鏡筒觀察和數碼攝像裝置觀察。DMM-5000倒置金相顯微鏡可廣泛應用于研究金屬的顯微組織，能在明場、暗場、偏光、微分干涉下進行觀察和攝影，配備專用軟件，更可同步進行測量分析。可供研究單位、冶金、機械制造工廠以及高等工業院校進行金屬學與熱處理、金屬物理學、煉鋼與鑄造過程等金相試驗研究之用。DMM-5000高級正置金相顯微鏡，選用優質的光學元件，配有超大視場目鏡、落射照明器、平場無限遠長工作距離明暗場物鏡，可選用微分干涉（DIC）觀測、獲得高清晰的圖像，使圖像襯度更好。是針對半導體晶圓檢測、太陽能硅片制造業、電子信息產業、治金工業開發的，作為高級工業金相顯微鏡使用。可進行明暗場觀察、落射偏光、DIC觀察，廣泛用于工廠、研究機構、高等院校對太陽能電池硅片、半導體晶圓檢測、電路基板、FPD、精密模具的檢測分析。
DMM-5000D電腦型微分干涉金相顯微鏡是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機成像技術完美地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機顯示器上很方便地適時觀察金相圖像，并可隨時捕捉記錄金相圖片,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
|
|
|
|
|
| |
| 二、微分干涉金相顯微鏡儀器的主要技術指標 |
| 金相顯微鏡組件及規格 |
| 光學系統 |
無窮遠光學系統 |
| 主機 |
DMM-5000倒置金相顯微鏡主機 |
| 目鏡 |
大視野 |
WF10X(Φ22mm) |
| WF15X(Φ16mm) |
| WF20X(Φ12mm) |
| 平場分劃 |
10X/Φ20mm(0.10mm/格值) |
| 物鏡 |
無限遠長工作距離平場消色差
（明暗場通用） |
放大倍數/數值孔徑 |
有效工作距離 |
| PL5X/0.12 |
10 |
| PLL10X/0.25 |
10 |
| PLL20X/0.4 |
5 |
| PLL50X/0.75 |
1.3 |
| PL100X/0.9 |
0.7 |
| 目鏡筒 |
三目鏡 |
鉸鏈?zhǔn)剑瑑A斜45度，分光比：觀察80%
攝影20%；或觀察100% 攝影100%
|
| 濾片組 |
內置轉盤式（綠色、藍色、黃色、灰色、毛玻璃） |
| 物鏡轉換器 |
五孔物鏡轉換器 |
| 調焦機構 |
同軸粗微動調焦機構,
調焦范圍15mm 微動格值2μm |
| 行程（從載物臺表面焦點起）：向上1mm，向下7mm |
| 載物臺 |
臺面尺寸：226mm*178mm |
| 平臺壓片兩只 |
| 小平臺：水滴型、小孔、大孔各一 |
| 照明系統 |
落射照明15V50W，鹵素?zé)簦行摹⒘炼冗B續可調 |
| 機械移動平臺 |
移動范圍：40mm*40mm |
| 微分干涉 |
可使用于5X、10X、20X、50X、100X |
|
|
| 三、微分干涉金相顯微鏡系統的組成 |
1、金相顯微鏡DMM-5000
2、數碼適配鏡
3、彩色數碼相機(CCD)
4、計算機（選購） |
|
| 四、微分干涉金相顯微鏡選購部分 |
| 1.金相分析軟件 |
|
| 五
、微分干涉金相顯微鏡同類儀器的比較 |
1、DMM-5000C電腦微分干涉顯微鏡
2、DMM-5000D數碼微分干涉顯微鏡 |
| |
