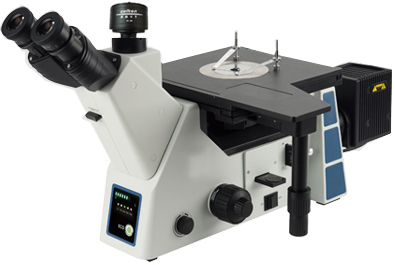

| 科研級倒置金相顯微鏡：MCK-41MC(無窮遠光學設計)
|
一、高級倒置金相顯微鏡儀器的主要用途和特點
Caikon
倒置金相MCK-41MC采用全新設計的無限遠光學系統，可廣泛應用于鑄造、冶煉、熱處理的研究，原材料檢驗或材料處理分析等多種檢測的倒置顯微鏡。
MCK-41MC系列高級倒置金相顯微鏡集CAIKON
多項創新于一身，從外觀到性能都緊跟國際先進設計風向，致力于拓展工業領域全新格局。MCK-41MC秉承CAIKON不斷探索、不斷超越的品牌設計理念，為客戶提供完善的工業檢測解決方案。
靈活的系統組合、卓越的成像性能、穩定的系統結構，MCK-41MC系列專業應用于材料科學科研檢測及金相分析領域
各操作機構根據人機工程學設計，盡量減輕使用疲勞。模塊化的部件設計，可對系統功能進行自由組合。集成了明場、斜照明、偏光、DIC微分干涉等多種觀察功能，可根據實際應用，進行功能選擇。
■舒適而簡單的操作模式:
為滿足用戶長時間的觀察需求，MCK-41MC 使用低手位操作模式，配備了360°旋轉雙目觀察筒，充分符合人體工程學觀察模式。
■穩定而貼心的外觀設計:
Caikon 倒置金相顯微鏡MCK-41MC機身采用全金屬鑄造，表面經防腐耐磨工藝處理，品質保證，堅實穩固。充分利用機身內置空間，放置儀器拆卸工具，通用于拆卸儀器的各主要部位，實用主義，收納便捷。
■前置倍率顯示功能
前置物鏡倍率顯示功能，通過內置的倍率傳感器，將當前倍率顯示在儀器正前方，使研究工作更加便捷。
■全新智能 ECO
系統
添加以環保、經濟為理念的 ECO 紅外感應系統，在顯微鏡長時間無操作的情況下，系統會自動關閉電源或重新開啟，以節省能耗。
■滿足多種觀察方式
全面涵蓋明場、暗場、簡易偏光、微分干涉等多種觀察方式，適應多種研究需求。
MCK-41MC研究型高級倒置金相顯微鏡是將精銳的光學顯微鏡技術、先進的光電轉換技術、先進的計算機成像技術完美地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機上很方便地適時觀察金相圖像，并以隨時捕捉下來,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
|
|
|
|
|
|
| |
| 三、高級倒置金相顯微鏡MCK-41MC儀器的主要技術指標 |
|
光學系統 |
無限遠色差校正光學系統 |
|
觀察頭 |
三目觀察筒
,45°傾斜 , 鉸鏈組可
360°旋轉 , 固定式目鏡筒
, 瞳距調節范圍 50-75mm,
兩檔式分光比 ：雙目 : 三目
=100 ：0 或 0 ：100 |
|
目鏡 |
高眼點大視野平場目鏡
PL10X/22mm, 視度可調，可帶測微尺 |
| 高眼點大視野平場目鏡
PL15X/16mm, 視度可調 |
|
物鏡 |
無限遠長工作距平場消色差金相物鏡
5X、10X、20X、50X、100X |
| 無限遠長工作距平場明暗場消色差金相物鏡
5X、10X、20X、50X、100X |
|
物鏡轉換器 |
內定位
5 孔明場轉換器（帶 DIC
插槽），內置倍率傳感器 |
| 內定位
5 孔明暗場轉換器（帶 DIC
插槽），內置倍率傳感器 |
|
機架 |
反射明暗場金相機架
, 采用低手位粗微調同軸 ,
粗調行程 9mm, 焦面向上
6.5mm, 向下 2.5mm,
微調精度 0.002mm,
帶有防止下滑的松緊調節手輪 |
| 帶明暗場切換裝置
, 帶可變視場光闌、孔徑光闌，中心均可調；帶濾色片插槽與偏光裝置插槽
, 帶燈源亮度指示條,帶紅外感應和物鏡倍率顯示功能 |
|
照明系統 |
采用外置式寬電壓變壓器
, 輸入 100-240V,
輸出 15V13.4A, 亮度連續可調 |
|
載物臺 |
三層機械移動平臺，平臺尺寸
：240（W）×250（L），移動范圍
50×50mm，雙向線軌傳動，右手低手位控制 |
|
攝影攝像附件 |
0.35X、0.5X、0.65X、1X，C
型接口，可調焦 |
|
其他 |
起偏鏡插板，固定式檢偏鏡插板，360°旋轉式檢偏鏡插板
； DIC 微分干涉組件 ；濾色片組
；高精度測微尺 |
|
|
|
| 四、高級倒置金相顯微鏡系統的組成 |
1、倒置金相顯微鏡MCK-41M
2、電腦適配鏡
3、高分辨率彩色數字攝像器(CCD)
4、計算機（選購） |
|
|
| 五、實驗室金相顯微鏡選購部分 |
|
1.金相分析軟
2.1000萬像素成像器
|
|
|
| 六、高級倒置金相顯微鏡同類儀器的比較 |
1、DMM-41MC倒置金相顯微鏡
2、DMM-41MD數碼倒置金相顯微鏡
|
| |
