| 二、三目正置金相顯微鏡儀器的主要技術指標 |
1.金相顯微鏡目鏡
|
類別
|
放大倍率
|
視場直徑(mm) |
|
平場目鏡
|
10×
|
ф18
|
| 16×
|
ф11
|
2.金相顯微鏡無蓋玻片平場消色差物鏡
|
光學系統
|
放大倍率
|
數值孔徑(NA) |
工作距離（mm) |
|
干燥
|
4×
|
0.1
|
13.8
|
| 10×
|
0.25
|
11.2 |
| 40×(彈) |
0.65
|
0.62 |
63×(彈) |
0.85 |
0.2 |
3.機械筒長：160mm
4.物象共軛距離：195mm
5.同軸式粗微動調焦機構
調焦范圍：40mm
微動格值：0.002mm
6.機械載物臺面積：140×140mm2
移動范圍：
縱向：50mm
橫向：70mm
游標格值：0.1mm
7.雙目瞳距調節范圍：55-75mm
8.濾色片:淡藍、淡黃、淡綠
9.照明:落射光和透射光，可調光亮度。 |
|
| 三、三目正置金相顯微鏡系統的擴展性 |

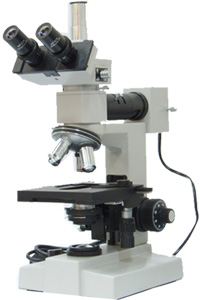

| DMM-100型金相顯微鏡可通過彩色攝像機和圖象采集設備連接電腦構成電腦型三目正金相顯微鏡DMM-100C,也可連接數碼相機構成數金相顯微鏡DMM-100D，能通過電腦或者數碼相機來觀察圖片，并且所觀察的圖片可以在計算機屏幕或者數碼相機上顯示出來，還可以通過打印機打印出彩色圖片。 |
|
| 四、三目正置金相顯微鏡選購部分 |
1.無蓋玻片平場消色差物鏡：20×、60×（彈）、100×(彈、油)
2.平場目鏡：12.5×/ф15、20×/ф11
3.數碼攝影裝置或者電腦攝影裝置 |
|
| 五
、三目正置金相顯微鏡同類儀器的比較 |
1、DMM-100正置金相顯微鏡
2、DMM-100C電腦金相顯微鏡
3、DMM-100D數碼金相顯微鏡 |
| |
