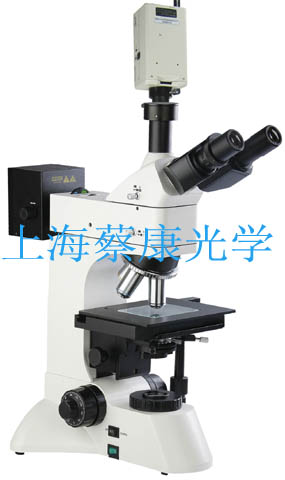

| 電腦型三目正置式多功能金相顯微鏡：DMM-1000C
|
一、多功能金相顯微鏡儀器的主要用途和特點
DMM-1000透反射多功能金相顯微鏡適用于對不透明物體或透明物體的顯微觀察。本儀器配置落射與透射照明系統、無限遠長距平場明場/暗場消色差物鏡(無蓋玻片)、大視野目鏡和內置偏光觀察裝置，具有圖像清晰、襯度好，造型美觀，操作方便等特點，是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。DMM-1000高級正置金相顯微鏡，選用優質的光學元件，配有超大視場目鏡、落射照明器、平場無限遠長工作距離明暗場物鏡，對半導體晶圓檢測、太陽能硅片制造業、電子信息產業、治金工業開發的，作為高級工業金相顯微鏡使用。可進行明暗場觀察、落射偏光、DIC觀察，廣泛用于工廠、研究機構、高等院校對太陽能電池硅片、半導體晶圓檢測、電路基板、FPD、精密模具的檢測分析。
性能特點
▲ 配置大視野目鏡和無限遠長距平場明暗場消色差物鏡(無蓋玻片)，視場大而清晰。
▲ 粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
▲ 載物臺行程可達30mm
▲ 配置落射與透射兩套照明系統，能分別對不透明物體或透明物體進行顯微觀察。
▲ 三目鏡筒,可自由切換正常觀察與偏光觀察，可進行100%透光攝影。
DMM-1000C電腦型三目正置多功能金相顯微鏡是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機成像技術完美地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機顯示器上很方便地適時觀察金相圖像，并可隨時捕捉記錄金相圖片,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
|
|
|
|
|
| |
| 二、多功能金相顯微鏡儀器的主要技術指標 |
| 型號：DMM-1000 |
技術參數 |
| 目鏡 |
大視野
WF10X(Φ20mm) |
|
明暗場物鏡 |
無限遠長距平場消色差物鏡(無蓋玻片)PL
5X/0.12 |
| 無限遠長距平場消色差物鏡(無蓋玻片)PL
L10X/0.25 |
| 無限遠長距平場消色差物鏡(無蓋玻片)PL
L20X/0.60 (彈簧 spring) |
| 無限遠長距平場消色差物鏡(無蓋玻片)PL
L40X/0.75 (彈簧
spring) |
| 目鏡筒 |
三目鏡,傾斜30˚(內置檢偏振片,可進行切換) |
|
落射照明系統 |
12V 50W鹵素燈,亮度可調 |
| 落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃 |
|
透射照明系統 |
阿貝聚光鏡
NA.1.25 可上下升降 |
| 藍濾色片和磨砂玻璃 |
| 集光器，鹵素燈照明適用(內置視場光欄) |
| 12V 30W 鹵素燈,亮度可調 |
| 調焦機構 |
粗微動同軸調焦,
微動格值:2μm,帶鎖緊和限位裝置 |
| 轉換器 |
四孔(內向式滾珠內定位) |
| 載物臺 |
三層機械移動式(尺寸:280mmX270mm,移動范圍:204mmX204mm) |
|
|
| 三、多功能金相顯微鏡系統的組成 |
1、金相顯微鏡DMM-1000
2、電腦適配鏡
3、彩色數字攝像器
4、計算機(選購) |
|
| 四、多功能金相顯微鏡選購部分 |
1.金相分析軟件DM-3000
|
|
| 五
、多功能金相顯微鏡同類儀器的比較 |
1、DMM-1000C正置金相顯微鏡
2、DMM-1000D電腦金相顯微鏡
|
| |
