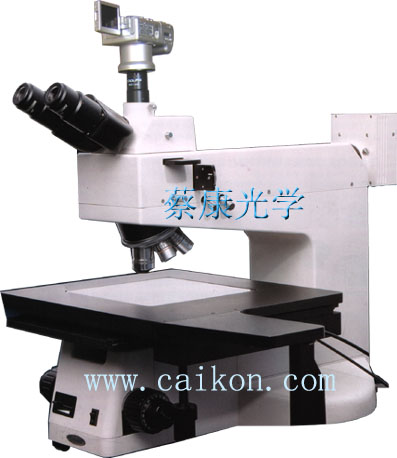

| 太陽能硅片檢測顯微鏡研究型大平臺三目正置式金相顯微鏡：DMM-800D(無窮遠光學設計)
|
一、太陽能硅片檢測顯微鏡儀器的主要用途和特點
DMM-800系列研究型太陽能硅片檢測顯微鏡采用無窮遠光學設計，配有大移動范圍的載物臺、落射照明器、平場消色差物鏡、大視野目鏡，圖像清晰、襯度好，同時配有暗場和偏光裝置，是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。
DMM-800D研究型太陽能硅片檢測顯微鏡是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機成像技術完美地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機上很方便地適時觀察金相圖像，并以隨時捕捉下來,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
|
|
|
|
|
| |
| 二、太陽能硅片檢測顯微鏡儀器的主要技術指標 |
| 金相顯微鏡組件及規格 |
| 目鏡 |
大視野 |
WF10X(Φ22mm) |
| WF16X(Φ16mm) |
| 平場分劃 |
10X(0.10mm/格值) |
| 物鏡 |
|
放大倍數/數值孔徑 |
| 長工作距離平場消色差 |
PL4X/0.1 無限遠校正像差 |
| 超長工作距離平場消色差 |
PLL10X/0.25 無限遠校正像差 |
| PLL20X/0.40 無限遠校正像差 |
| PLL40X/0.65 無限遠校正像差 |
| PL50X/0.70 無限遠校正像差 |
| PL80X/0.80 無限遠校正像差 |
| 暗場物鏡 |
PL10X/0.5 無限遠校正像差 |
| PL40X/0.65 無限遠校正像差 |
| 目鏡筒 |
三目鏡 |
轉軸式，傾斜30度，包括檢偏振片 |
| 儀器主體 |
粗調、微調手輪，微調格值為0.002MM（底座及支架） |
| 偏光暗場裝置 |
可插入式起偏振片,垂直照明裝置,能進行一般金相分析、微粒分析測試，還能對不透明物體進行分析、觀察，并且在反射照光路中，明場、暗場和偏光可快速轉換。 |
| 載物臺 |
玻璃載物板，尺寸：274
X274mm 有快速移動裝置，移動范圍尺寸：200
X 200mm |
| 調焦機構 |
同軸粗微動調焦機構,
調焦范圍15mm 微動格值2μm |
| 照明系統 |
落射照明
12V/50W ，鹵素?zé)簦炼瓤烧{(diào) |
| 濾片組 |
藍、黃、綠、磨砂、中性濾色片 |
| 轉換器
|
滾珠內定位內彎,五孔轉換 |
|
|
| 三、太陽能硅片檢測顯微鏡儀器主體分解 |
 |
DMM-800金相顯微鏡配有帶屈光補償?shù)睦忡R型雙目鏡筒。能調節左右目鏡的屈光度。這種設計使得在調節瞳距時，物鏡的齊焦面保持不變，即使更換不同倍率的物鏡，也只需做最少量的調焦。目鏡圈由橡皮制成，以便更舒適的觀察。 |
 |
高質量的五孔轉換器內部設有機械定位。此設計使旋轉更平滑，也增強了耐用性。同時，轉換器周圈帶有突楞，使得旋轉更加方便，無需觸及物鏡。 |
|
雙目鏡筒 |
|
|
五孔轉換器 |
|
|
|
|
X、Y軸平行移動，X軸200mm,Y軸200mm,高精度的平移設計確保觀察式樣水平移動，移動精度0.1mm。 |
|
|
載物臺調動手輪 |
|
|
 |
同軸粗微調焦手輪位置在載物臺后邊下方，而且他和載物臺移動手柄的位置接近，因此操作者無需扭曲肩膀，可保持自然的姿勢進行操作。 |
 |
多功能三目頭設計，使得三目頭既可接彩色攝像器，也可接數碼相機，使傳統的人眼觀察同時還可以電腦觀察或者數碼相機拍照。 |
|
|
同軸粗微調焦手輪 |
|
|
三目頭 |
|
| 此牢固安裝在主機上的機械載物臺是內置式雙層機構，可在XY方向進行平滑移動。由于這種機構是內置式設計，而不是附加而不是附加的，因而X向?qū)к壊粫怀鲚d物臺臺面，這種設計增大了載 |
 |
物臺上方的空間，使對標本操作變得更方便、快捷，同時，載物臺在X軸的移動也更加平滑和精密。載物臺表面光滑，使載玻片能夠更平滑、自如地移動。 |
|
| |
雙層機構機械載物臺 |
|
|
|
| 四、太陽能硅片檢測顯微鏡系統的組成 |
1、金相顯微鏡DMM-800
2、數碼適配鏡
3、彩色數碼相機 |
|
| 五、太陽能硅片檢測顯微鏡選購部分 |
1.金相分析軟
2.半導體晶元夾
|
|
| 六、太陽能硅片檢測顯微鏡同類儀器的比較 |
1、DMM-800C正置金相顯微鏡
2、DMM-800D電腦金相顯微鏡
|
| |
| 七、太陽能硅片檢測顯微鏡相關設備 |
金相設備
金相拋光機
金相切割機
金相砂紙
金相切割片
金相鑲嵌機
金相預磨機
顯微硬度計
端淬試驗機
|
| |
|
| |
|
|
