| 二、臥式金相顯微鏡儀器的主要技術指標 |
| 1、金相顯微鏡組件及規格 |
| 目鏡 |
大視野 |
WF10X(Φ18mm) |
| WF12.5X(Φ14mm) |
| 平場分劃 |
10X(0.10mm/格值) |
| 物鏡 |
平場消色差
（無蓋玻片） |
放大倍數/數值孔徑 |
工作距離 |
| PL10X/0.25 |
8.9 |
| PL20X/0.3 |
8.7 |
| PL40X/0.65 |
3.7 |
| SPL100X/1.25（油） |
0.44 |
| 載物臺 |
行程：75×50mm，外形：180×155mm |
| 儀器主體 |
粗調、微調手輪，微調格值為0.002MM（底座及支架） |
| 雙目頭 |
轉軸雙目組傾斜45度 |
| 偏光裝置 |
起偏鏡組，檢偏鏡組 |
| 載物片組 |
直徑分別為Φ12mm，Φ16mm，Φ25mm |
| 調焦機構 |
同軸粗微動調焦機構,
調焦范圍15mm 微動格值2μm |
| 照明系統 |
落射照明6V30W，鹵素?zé)簦炼瓤烧{(diào) |
|
| |
| 2、臥式金相顯微鏡選購件： |
| （1） 5X惠更斯目鏡；10X（Φ20mm）廣角目鏡； |
| （2）2.5（2.5/0.7）平場消色差物鏡；4X平場消色差物鏡 |
| (3)載物片組（Φ40mm） |
| (4)式樣夾 |
|

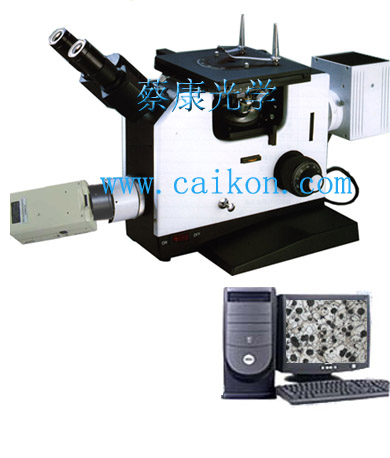

| 三、臥式金相顯微鏡系統的組成 |
1、金相顯微鏡DMM-440
2、電腦適配鏡
3、彩色攝像器(CCD)
4、A/D轉換器(彩色圖象采集設備)
5、計算機（選購） |
|
| 四、臥式金相顯微鏡選購部分 |
1.金相分析軟件
2.200萬像素數碼攝像機,300萬象素數碼攝像機,400萬像素數碼攝像機 |
|
| 五
、臥式金相顯微鏡同類儀器的比較 |
1、DMM-440C電腦倒置金相顯微鏡
2、DMM-440D數碼倒置金相顯微鏡 |
| |
